Checklista för installation av GPS-Antenn

GPS-satelliterna är inte stationära utan snurrar runt jorden på 12 timmar. För att få bra mottagning, behöver antennen ha fri sikt till GPS-satelliterna på himlen. Detta får man om man monterar antennen mot söder på en plats som ger fri sikt mot ekvatorn.

GPS-satelliterna rör sig mellan norra och södra latiduden 55. Är man långt norr ut, kan man se satelliterna på andra sidan jordklotet. Meinberg GPS-antenn är designad för att klara vårt nordiska klimat. Snö hindrar mottagingen av GPS-signal med en konad topp, fastnar inte snön på antennen. Antennen ger även ifrån sig värme för att smälta snö. Den har även fungerat i tio år på off-shoreverksamhet. Den klarar även stormbyar.

Plats
Den plats man väljer ska ha fri sikt enligt ovan. Den bör placeras utan risk för eventuell snövall, som kan täcka antennen. Antennen ska sitta en bit ifrån radar, radiolänk och andra sändande antenner. Kontrollera att platsen inte används till något annat. Det har t ex visat vid jultider att julgranar hindrat sikten. Det kan vara bra att ha lite extra kabel upplindad; om man måste flytta antennen vid senare tillfälle.

Download PDF: Installation av GPS-antenn

Åskskydd ”P-tron”

När antennkabeln kommer inomhus bör man installera åskskydd! Detta skyddar GPS-mottagaren från blixtnedslag och den utrustning som har sina kablar tillsammans med mottagaren. P-tron är framtagen för Meinbergs utrustning. Jorda åskskyddet så att blixten går ner i jorden.

Kabellängd

  • RG 58 max längd 300meter. 17dB/100m
  • RG213 max längd 700meter. 7dB/100m

Längre sträckor kan man använda GOAL-GPS Optisk Antenn Länk. Se nedan.

Man kan kontrollmäta att kabeln är hel genom att mäta upp 15Volt DC i kontakterna som Meinberg utrustningen spänningsmatar antennen med.

Kortslutning

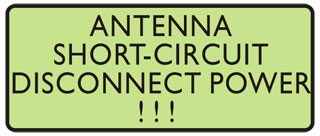

Om detta meddelande syns i displayen så stäng av utrustningen åtgärda kortslutningen. Starta sedan enheten och se om det har försvunnit.

GOAL

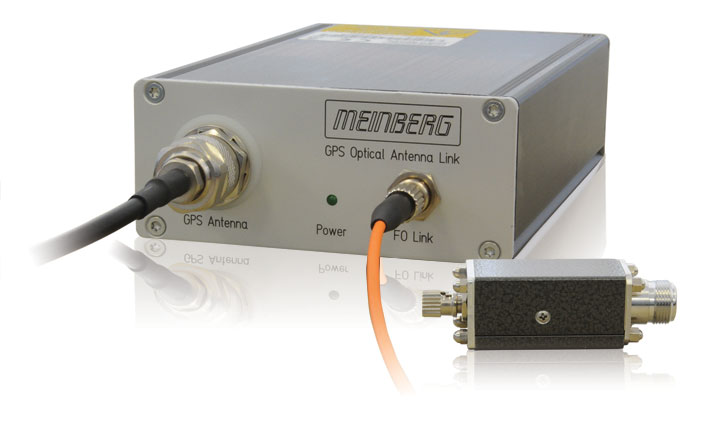

GPS Optical Antenna Link, ”GOAL” är till för att överföra GPS-signalen från en Meinberg antenn till en Meinberg enhet på en optisk multimode fiber.

GOAL/R (den mindre) ska anslutas till mottageren direkt eller med en patch cable.

GOAL/A (stora) ska vara inomhus, ansluten till GPS antenn genom koaxkabel. Den ska även spännings sättas så den klarar att omvandla GPS signalen till optisk. Mellan enheterna drar man singel G150/125µm eller G162,5/125µm multimode fiber.

Fördelarna med GOAL

  • Upp till 2000 meter.
  • Inga höga spänningar kan överföras.
  • RÖS-rum eller liknande krav uppfylles.

GOAL/A har två dioder. Den första indikerar om GPS-antennen är ansluten. Den andra visar att man har kontakt med 10MHz från GOAL/R. Då vet man att kabeln är hel.

GPSAV4

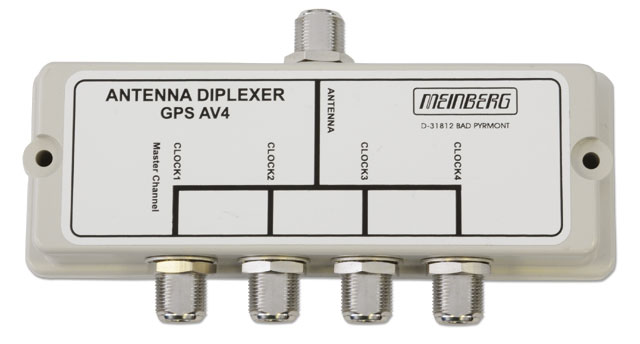

GPS-splitter för Meinberg. Port 1/Master Channel ger spänning till GPS-antennen. Den ska alltid vara ansluten vid användning.

GPSCON

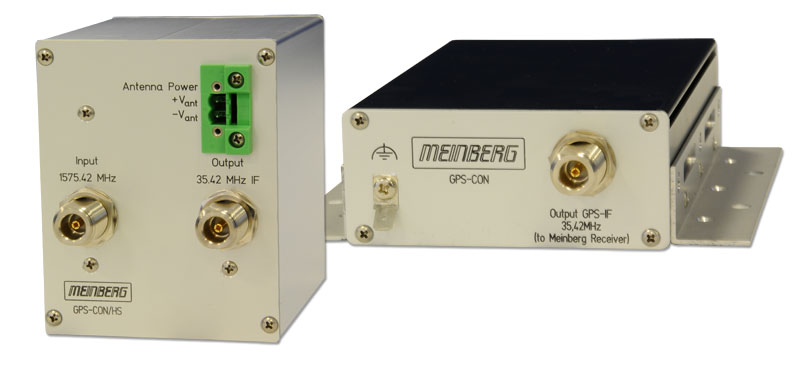

Omvandlar GPS L1 antenna (1575,42MHz) från andra företags GPS-antenner till Meinbergs frekvens. Nu kan Meinberg- enheten ta emot GPS-signalen.

Antenna Power ansluter den driftspänning som behövs för att driva GPS-antennen.
